Systeemopbouw

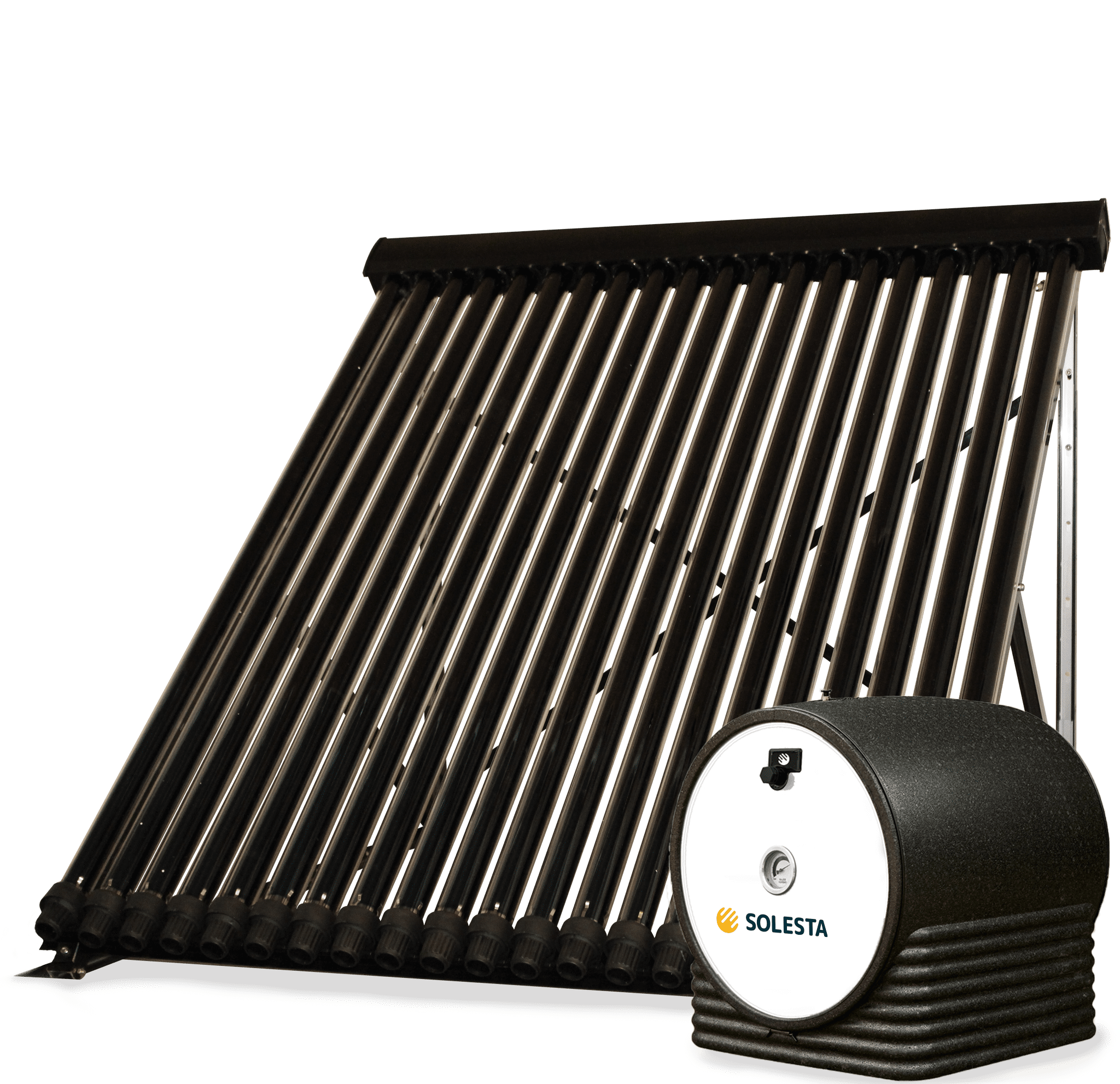

Vacuümbuis-zonnecollector

  • Voorzien van 20, 25 of 30 vacuümbuizen.
  • Aangebracht op een plat of een hellend dak (verschillende sets beschikbaar).
  • De volledige collector neemt gemiddeld 2 x 2 meter dakoppervlak in beslag.
  • Aangesloten op het systeem met geïsoleerde RVS ribbelbuis (afwaterend gemonteerd).

Een samengestelde dakdoorvoer geschikt voor montage op platte en hellende daken.

Opslagmodule

  • Een compacte opslagmodule voor het opslaan van warm water van 80’
  • U krijgt tot 280 liter gratis douchewater
  • Aangesloten op de dakdoorvoer met geïsoleerde Teflon waterslangen
  • Het tapwater wordt door middel van een warmtewisselaar verwarmd
  • De warmtewisselaar in de opslagmodule wordt aangesloten op de koud-waterleiding van een combi cv-ketel, een hybride ketel, een boiler of een warmtepomp
  • De afmeting van een opslagmodule is 60x60x60 cm

Pompunit

  • Deze pompunit is aan het vat gemonteerd, dus eenvoudig te onderhouden of te verwisselen.
  • Voorzien van een geruisloze Grundfos pomp
  • Het systeem wordt geregeld door een pompregeling die stuurt op basis van de temperaturen in de collector en onderzijde en bovenzijde van het opslagvat.
  • De ingebouwde Wifi module zorgt voor externe communicatie.

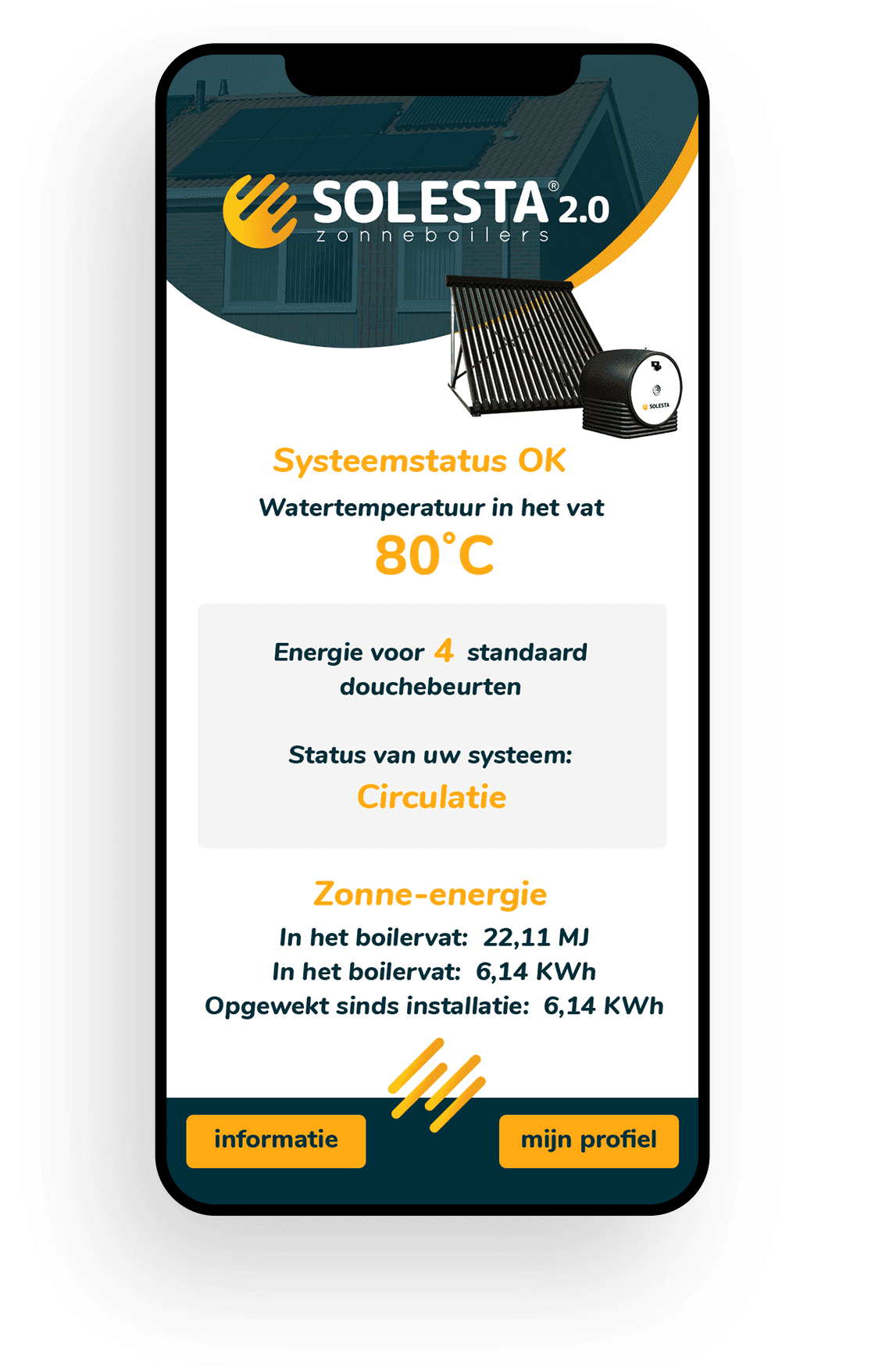

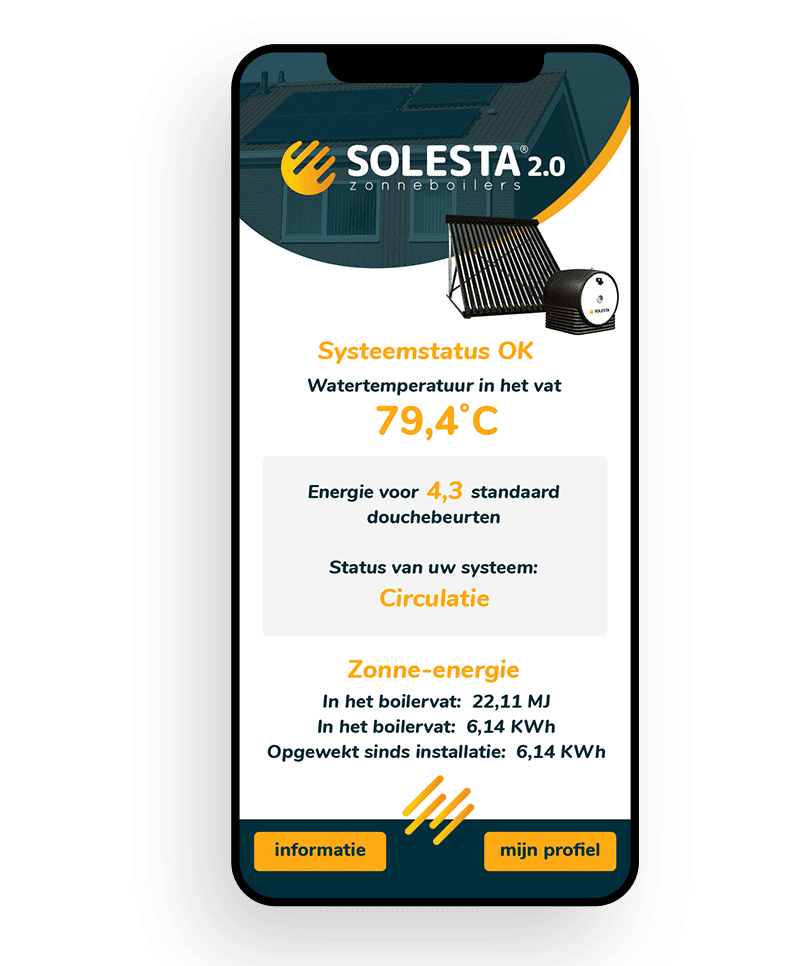

App

  • Gereed voorjaar 2021
  • De prestaties en het functioneren zijn af te lezen voor de gebruiker.
  • Voor de installateur is informatie beschikbaar voor reparatie en/of onderhoud.

 Ons zonneboilersysteem bestaat uit de volgende

3 componenten:

1.

Heeft u de beschikking over een (eigen) dak voor de collector?

2.

Heeft u onder het dak plaats voor de compacte opslagmodule (60x68x60 cm)?

3.

Heeft u voor na-verwarming een bestaande combi cv ketel, een hybride ketel, een boiler of een warmtepomp?

Kunt u deze vragen drie keer met ja beantwoorden? Dan is uw huis vrijwel zeker geschikt voor het Smartline zonneboilersysteem. De meest voorkomende uitvoering is onze Smartline 25 buis voor een schuin dak.

Product specificaties
